製品情報

軸流ファン

特 徴

軸流ファン
  1. 一般送風機のうちで効率が最も高く、最高80%、普通の使用状態で60%~70%。
  2. 動力少なく、維持費僅少。
  3. コンパクトな構造、据付面積は小さい。

用 途

  1. 工場、倉庫、車庫その他一般建築物の換気または空調。
  2. 熱風乾燥機の送、排気。
  3. 船舶、鉱山の換気。
  4. クーリングタワ用、エンジン、モータ冷却用、ベンチレータ用。

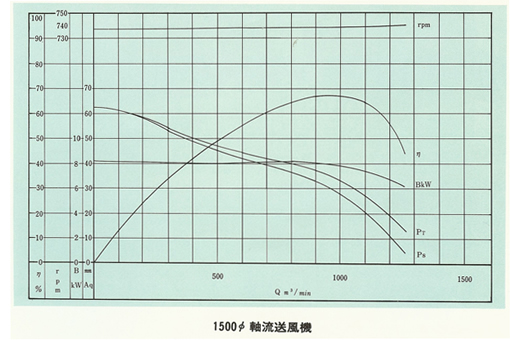

特性曲線

軸流送風機

構造と型式

軸流送風機は、遠心式送風機に比較して、用途が広範囲にわたります。したがって、ケーシングの形状、翼車の構造、駆動方式などの種類も数多くあり、用途によって適当な構造の軸流送風機をお選び下さい。

ケーシングの形状による分類を以下に示します。

直管型 横型 AHF型
竪型 AVF型
曲管型 ABF型

性能表(例)

No.5

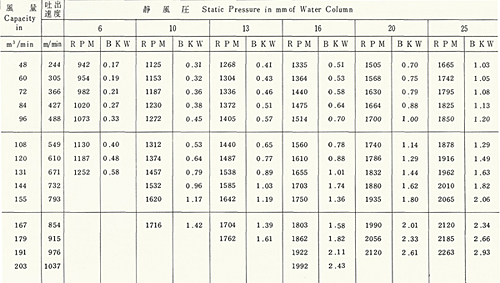

性能表 No.5

No.10½

性能表 No.10½
